烧结网企业规范" />1
烧结网标准适用范围
本标准规定了不锈钢
烧结网的技术要求、检验方法、检验规则及标志、包装运输、贮存，并规定了不锈钢
烧结网的名义精度、透气度、气泡点压力、厚度等性能。 本标准适用于多层不锈钢金属编织丝网按一定顺序叠层，经真空烧结、轧制而成的多层不锈钢
烧结网（以下简称
烧结网）。
2
烧结网标准引用标准
GB/T 1220 不锈钢棒
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
GB/T 5249 可渗透性烧结金属材料 气泡试验 孔径的测定
GB/T 5453 纺织品 织物透气性的测定
GB/T 5330-2003 工业用金属丝编织方孔筛网
GB/T 21648-2008 金属丝编织密纹网
3
烧结网术语和定义
3.1 名义精度
烧结网的名义过滤精度引用了GB/T 21648-2008 《金属丝编织密纹网》和GB/T 5330-2003《工业用金属丝编织方孔筛网》中规定的名义孔径尺寸和网孔基本尺寸。
3.2 透气度 在某压力梯度下，流体通过
烧结网单位面积的体积值。
3.3 冒泡压力 迫使气体通过液体浸渍的
烧结网产生的第一个气泡所需的最小的压力。
3.4 加强层 用丝径较粗，孔隙较大的金属丝网作为支撑，用于提高
烧结网的整体强度与刚度。
3.5 分流层 过滤介质通过
烧结网的控制层，对过滤的介质起引导分流作用，并保持控制层的微孔形状和尺寸定。
3.6 控制层 采用精密金属丝网做为
烧结网过滤材料的关键工作层，由其控制
烧结网过滤精度。
3.7 保护层 对控制层起保护作用，并在保护过程中保持微孔形状和尺寸的稳定。
4
烧结网产品分类
4.1规格(根据产品结构分为五大系列)
4.1.1 标准
烧结网系列
4.1.2 六层
烧结网系列
4.1.3 流化板系列
4.1.4 冲孔板复合网系列
4.1.5 特殊
烧结网系列
4.2 产品标记
4.2.1 产品标记方法
X SW/ X XXX 表示产品过滤精度 表示
烧结网系列代号 表示
烧结网厚度 其中标准
烧结网系列代号为B，六层
烧结网系列代号为Y，流化板系列为L，冲孔板复合网系列为C，特殊
烧结网系列为T。 4.2.2 标记示例 示例：过滤精度为15μm，厚度为1.7mm的标准
烧结网标记为： 1.7SW/B15 4.3 结构尺寸 4.3.1 各系列
烧结网的产品尺寸的规格见下表1。 表1 长（mm） 宽（mm） 公差(mm) 1000 500 ±1
5
烧结网技术要求
5.1
烧结网的结构参数
5.1.1 标准五层
烧结网结构图1，结构参数见表2。
5.1.2 六层
烧结网结构参数见表3。
5.1.3 冲孔板复合网结构参数见表4。
5.1.4流化板结构参数见表5
5.1.3 特殊
烧结网厚度不同，配网结构不同。

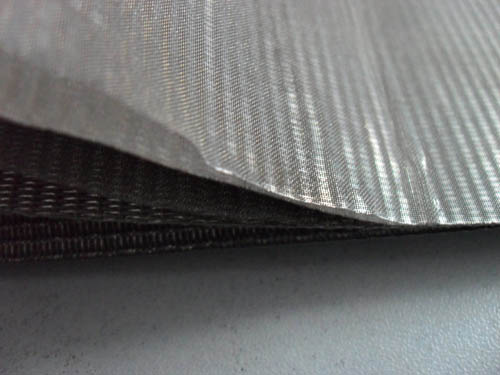

烧结网" />五层
烧结网简介

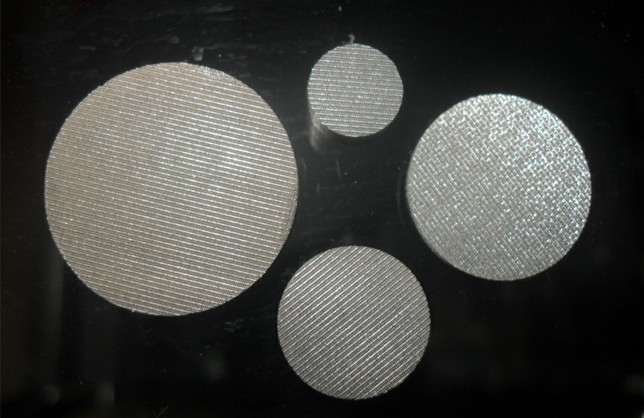

五层
烧结网是一种应用最广泛的标准结构的
烧结网，是将五层不锈钢丝网按顺序叠放在一起，经过真空烧结而成的一种新型过滤材料。一般为五层结构，分为保护层、过滤控制层、分散层、支撑骨架层、骨架层五部分。该材料具有过滤精度稳定，强度好，易于反清洗等特性。
五层
烧结网特性
1.强度好 刚性好：具有极高的机械强度和耐压强度。加工、焊接与组装性能良好，使用方便。
2.高精度 高稳定性：过滤层在第二层，使其得到了很好的保护和分流，过滤精度均可达到均匀一致的过滤性能，保证其具有高稳定性。
3.耐腐蚀性强 耐热性强：选用316L材质，耐腐蚀性好，耐热性好，可用于-200℃～480℃的温度及酸碱环境的过滤。
4.清洗简单：极佳的逆流清洗效果的表层过滤结构，所以逆流清洗效果佳，可反复使用，寿命长。
五层
烧结网应用范围
本材料在产品性能与应用方面均已达到国际先进水平，在净化过滤、固体颗粒的分离回收、极端高温环境的发散冷却、气流的分布控制、气浮传输、气样采集、强化传质传热和阻燃防爆等方面可广泛的应用于石油化工、冶金机械、能源环保、纺织电力、航空航天、医药等许多工业领域。
